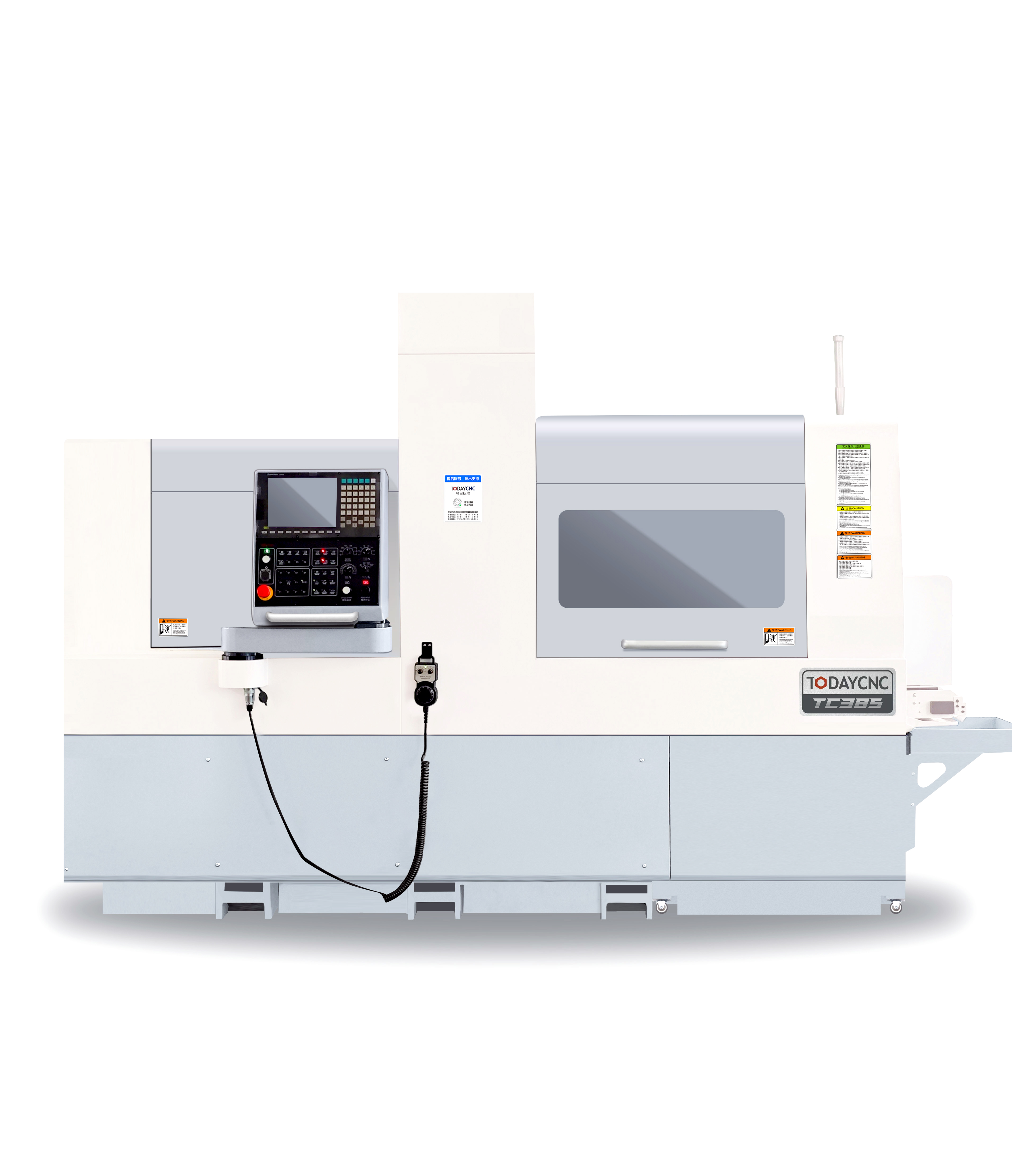

          雙主軸走心機TC385

          各軸導軌采用30型P級滾柱導軌,32型雙螺母C3級絲桿。本機內藏式電主軸,液壓夾緊,確保高強度加工。

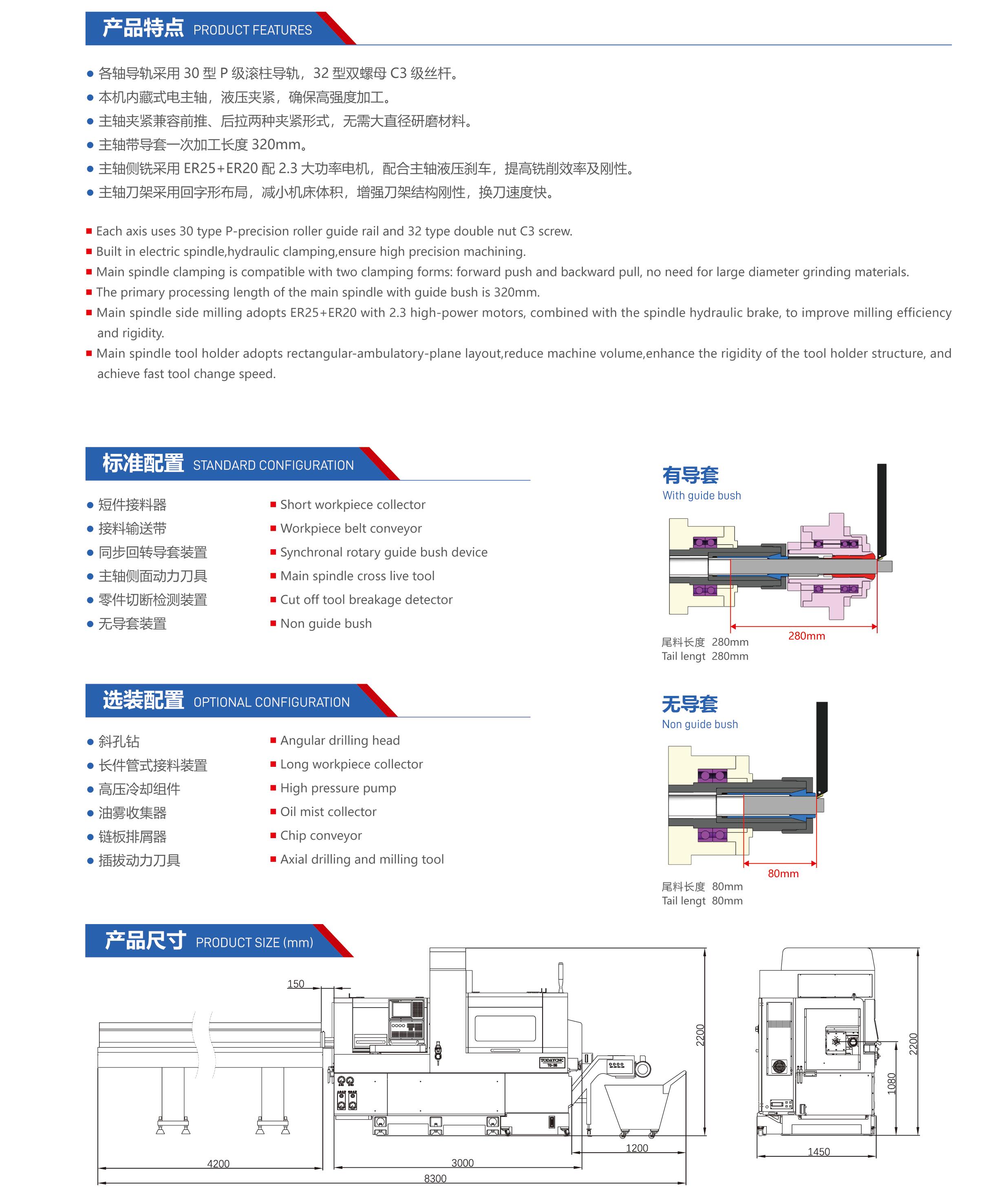

          產品優勢:
          1、主軸夾緊兼容前推、后拉兩種夾緊形式,無需大直徑研磨材料。
          2、主軸帶導套一次加工長度320mm。
          3、主軸側銑采用ER25+ER20配2.3大功率電機,配合主軸液壓剎車,提高銑削效率及剛性。

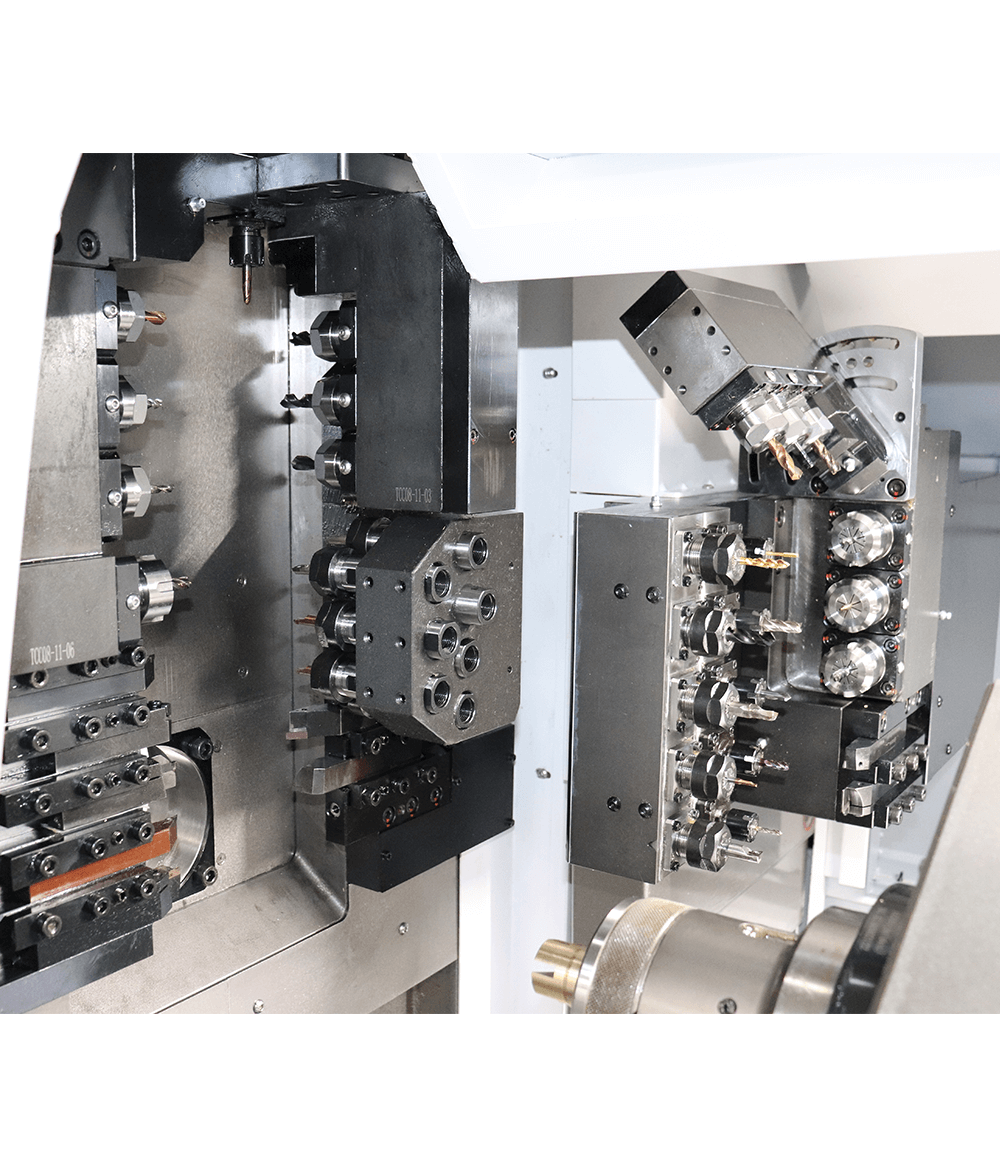

          4、主軸刀架采用回字形布局,減小機床體積,增強刀架結構剛性,換刀速度快。
          • 產品介紹
          • 詳細參數

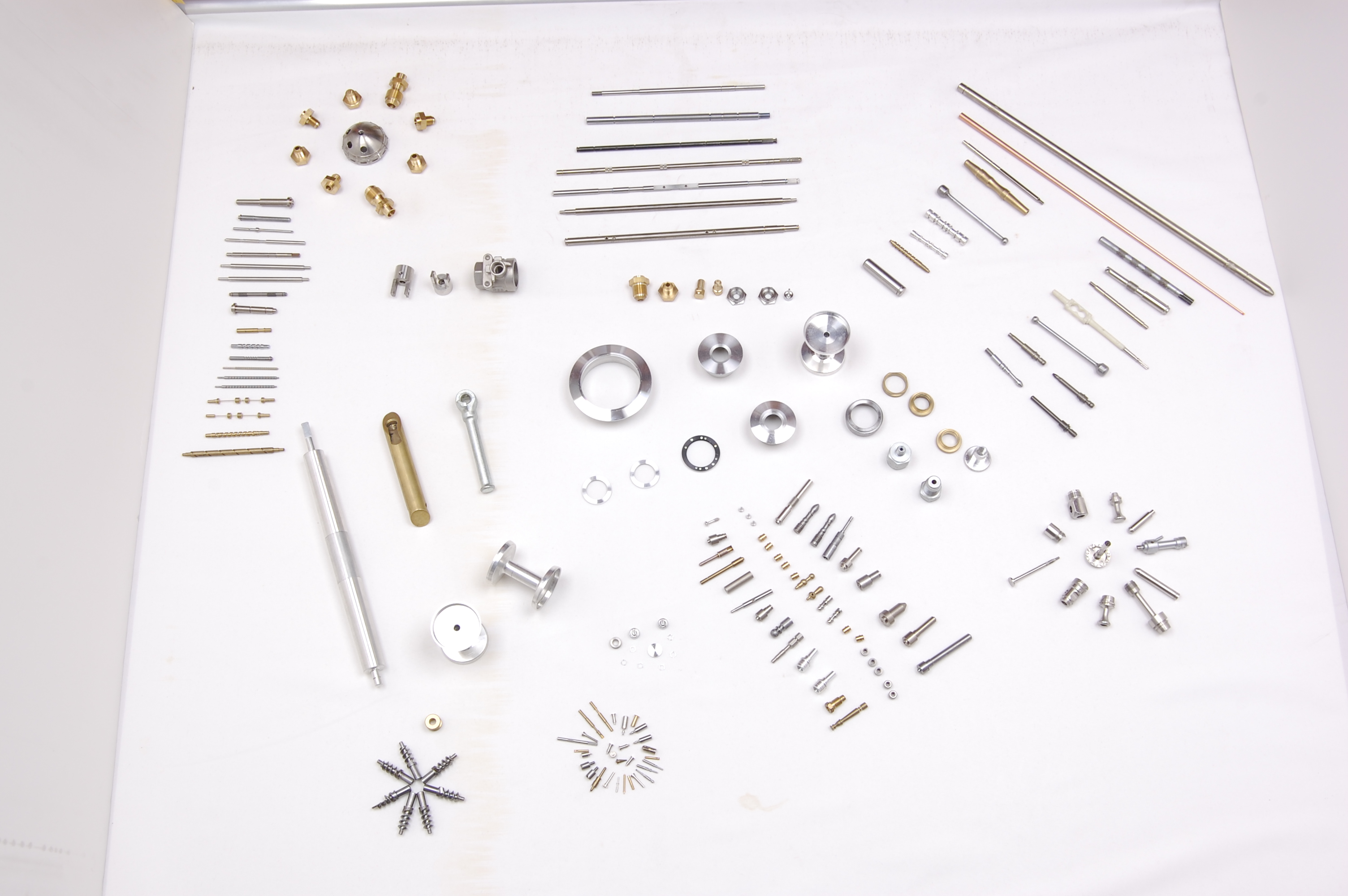

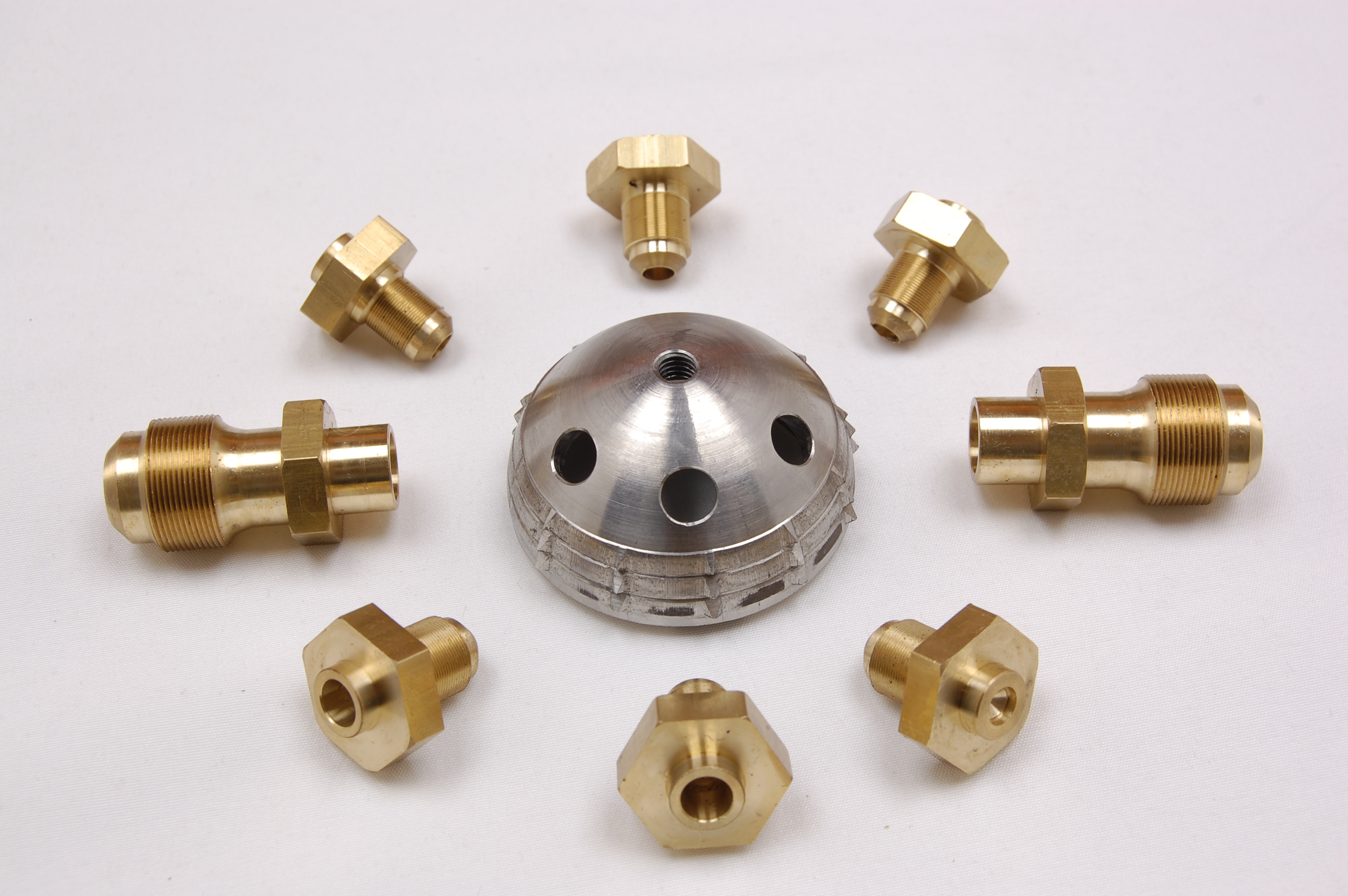

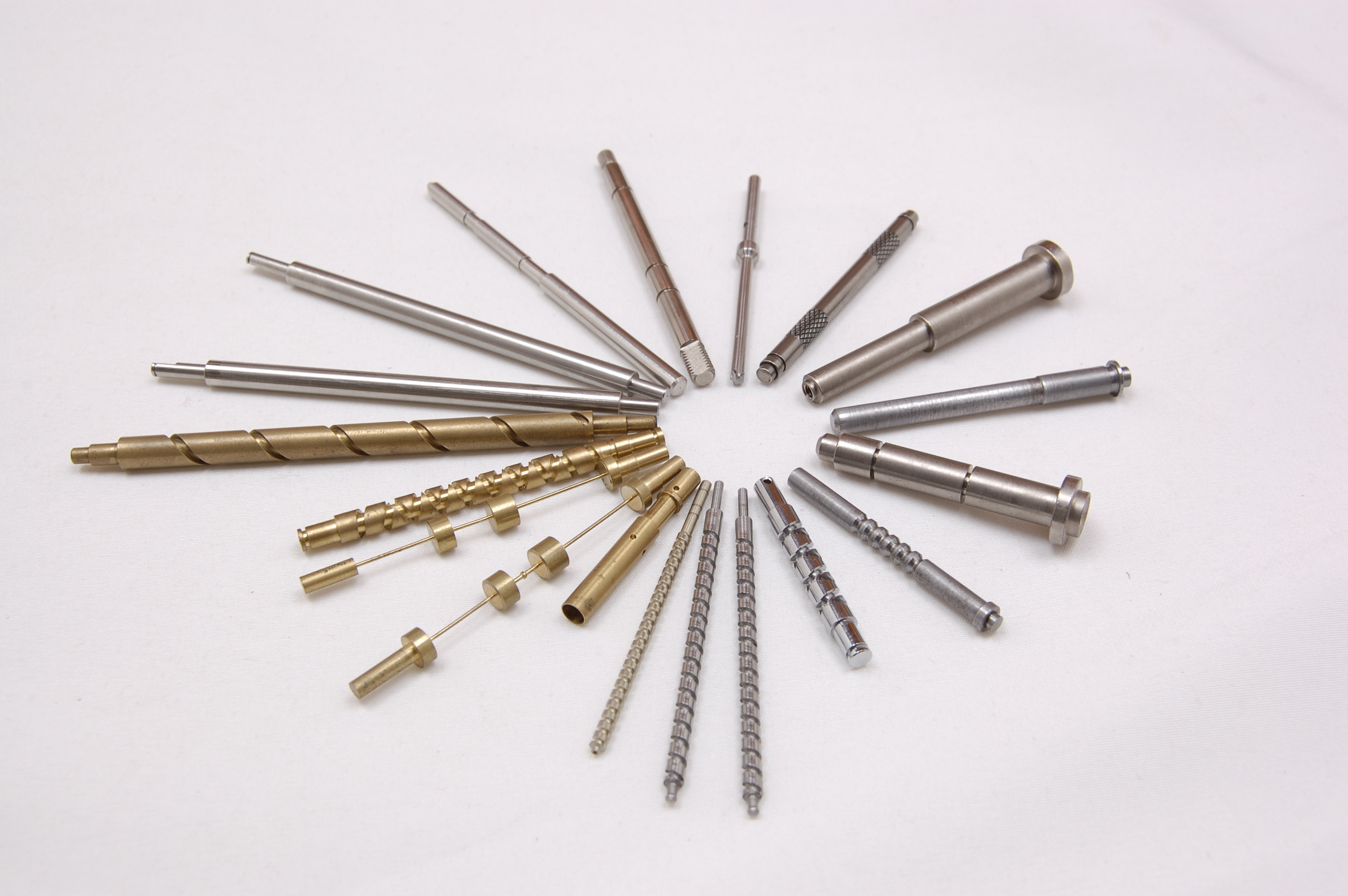

          • 加工案例
          • 售后服務

          型號 TC385-1 TC385-2
          5軸,雙主軸 5軸,雙主軸
          NC系統 SYNTEC 220TB SYNTEC 220TB
          機床額定功率 kw 25 25
          加工范圍
          最大加工直徑 mm φ38 φ38
          最大車削長度(一次加工)有導套
          mm 320 320
          最大車削長度(一次加工)無導套
          mm 85 85
          主軸功率 kw 10 10
          背軸功率 kw 10 10
          主軸最大通孔直徑 mm φ42 φ42
          主/背軸轉速 rpm 6000 6000
          背軸最大夾持直徑 mm φ38 φ38
          背軸最大通孔直徑 mm φ42 φ42
          最大刀具安裝數量 25 25

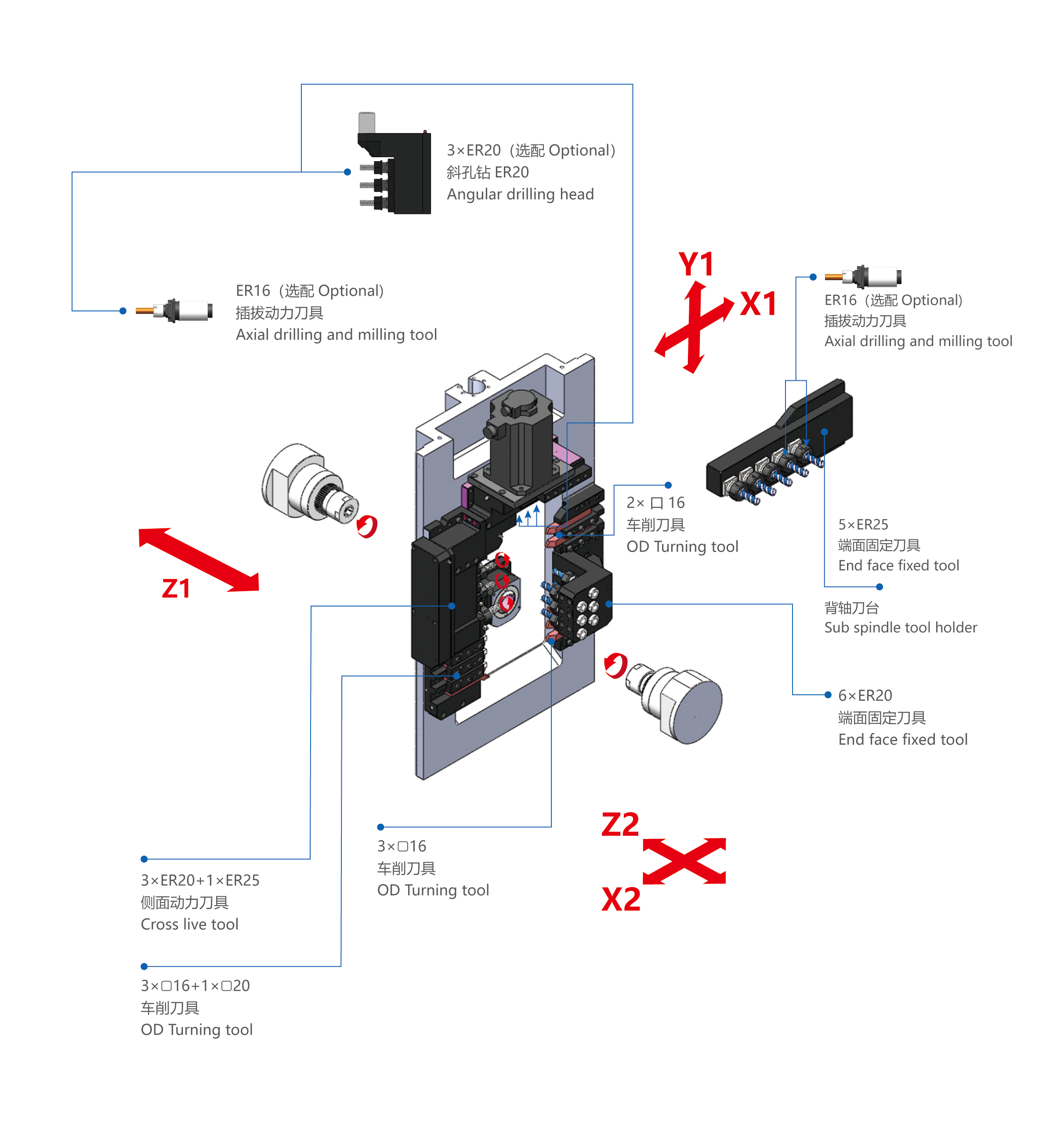

          主軸刀具
          ①車削刀具 數量?型號 6??16+3??20 6??16+3??20
          ②側面動力刀具
          數量?型號 3?ER20+1?ER25 3?ER20+1?ER25
          鉆孔直徑 mm φ16 φ16
          螺紋加工(攻絲/板牙) M8 M8
          動力頭轉速 rpm 5000 5000
          動力頭功率 kw 2.3 2.3
          ③端面固定刀具
          數量?型號 7?ER20 7?ER20
          鉆孔直徑 mm φ13 φ13
          螺紋加工(攻絲/板牙) M10 M10
          ④斜孔鉆 mm —— ——
          ⑤插拔動力刀具 mm —— ——
          背軸刀具
          ①端面固定刀具
          數量?型號 mm 5?ER25 3?ER25
          鉆孔直徑 mm φ16 φ16
          螺紋加工(攻絲/板牙) M10 M10
          ②插拔動力刀具 —— 2?ER16
          快速進給速度 m/min 18(X1)24(X2/Y1/Z1/Z2) 18(X1)24(X2/Y1/Z1/Z2)
          進給電機功率 kw 1.7 1.7
          電源容量 kva 25 25
          氣壓裝置  所需氣壓 mpa 0.6 0.6
          機臺重量 kg 4800 4800
          機臺外形尺寸(長X寬X高) mm 3000*1450*2200 3000*1450*2200
