          首頁 產品中心 數控走心機 雙主軸走心機TC386

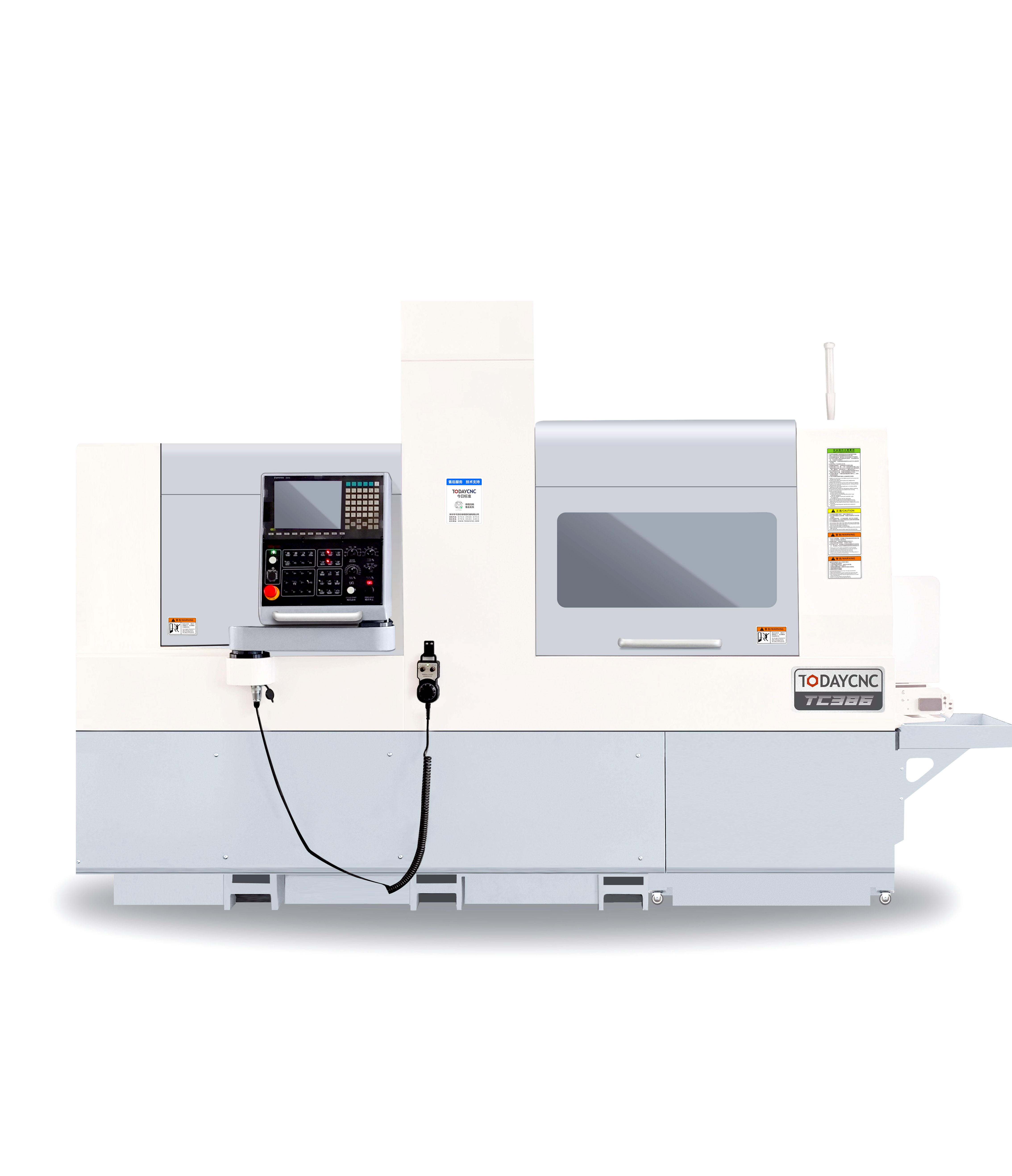

          雙主軸走心機TC386

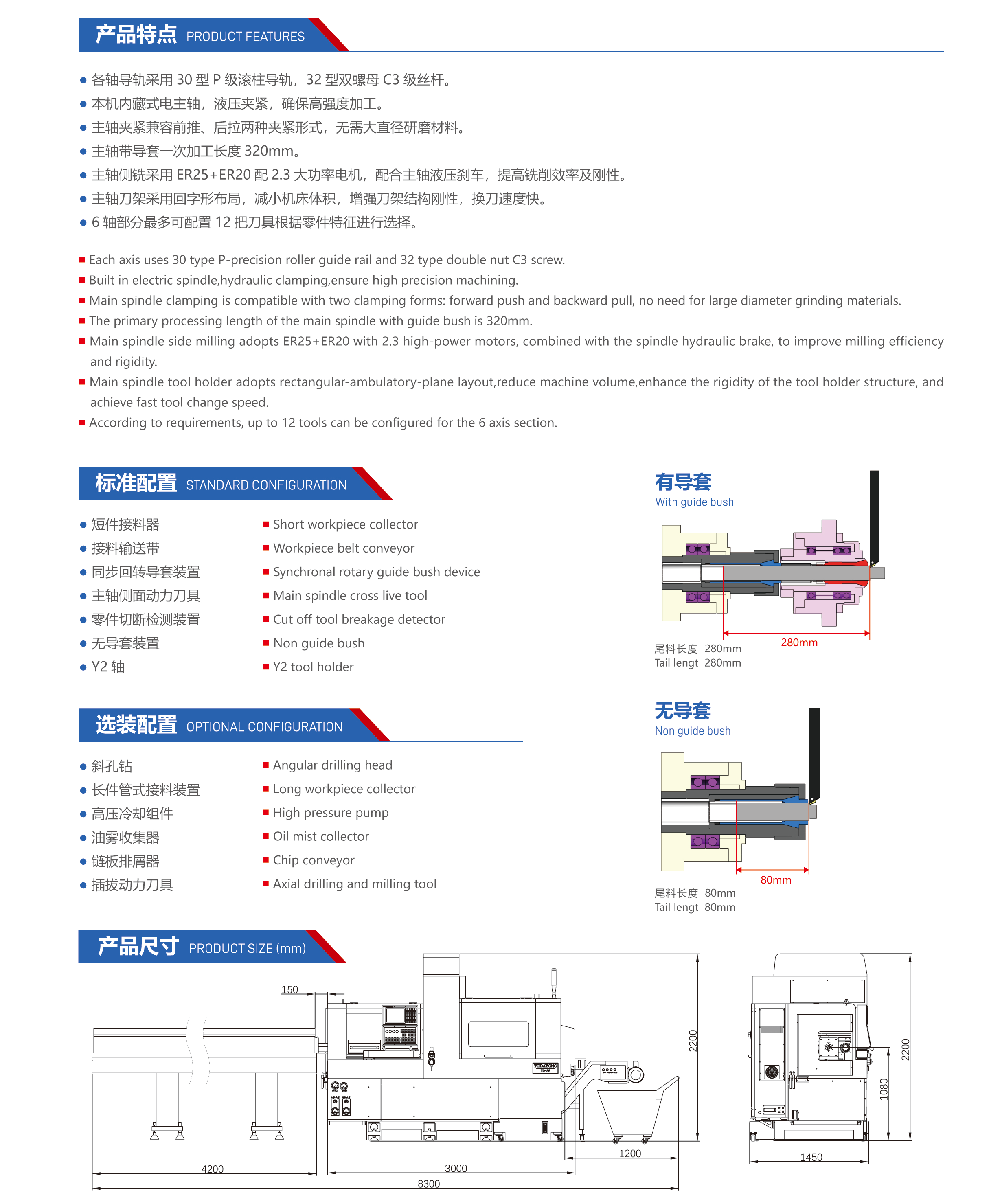

          各軸導軌采用30型P級滾柱導軌,32型雙螺母C3級絲桿。本機內藏式電主軸,液壓夾緊,確保高強度加工。

          產品優勢:
          1、主軸夾緊兼容前推、后拉兩種夾緊形式,無需大直徑研磨材料。
          2、主軸帶導套一次加工長度320mm。
          3、主軸側銑采用ER25+ER20配2.3大功率電機,配合主軸液壓剎車,提高銑削效率及剛性。

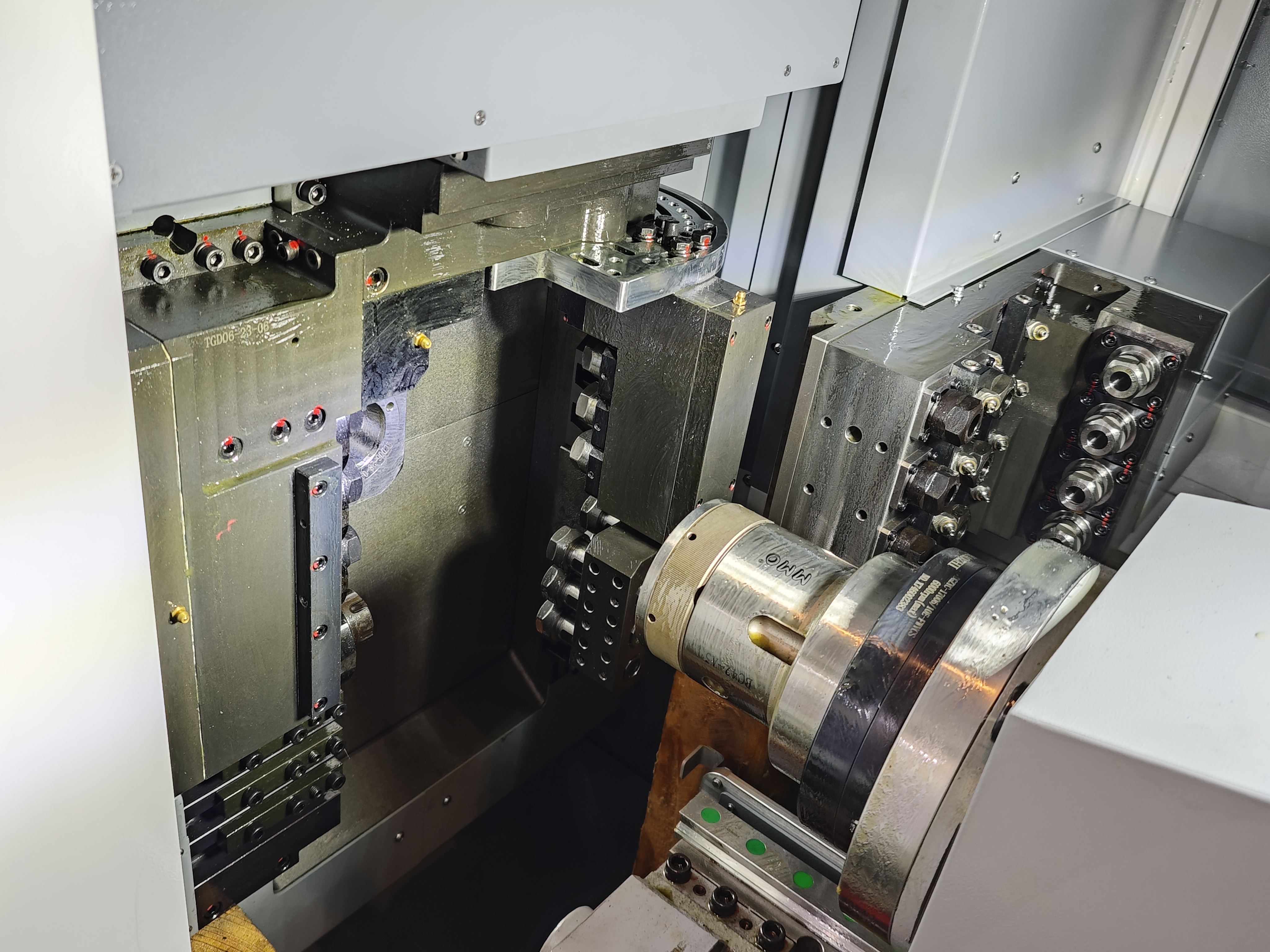

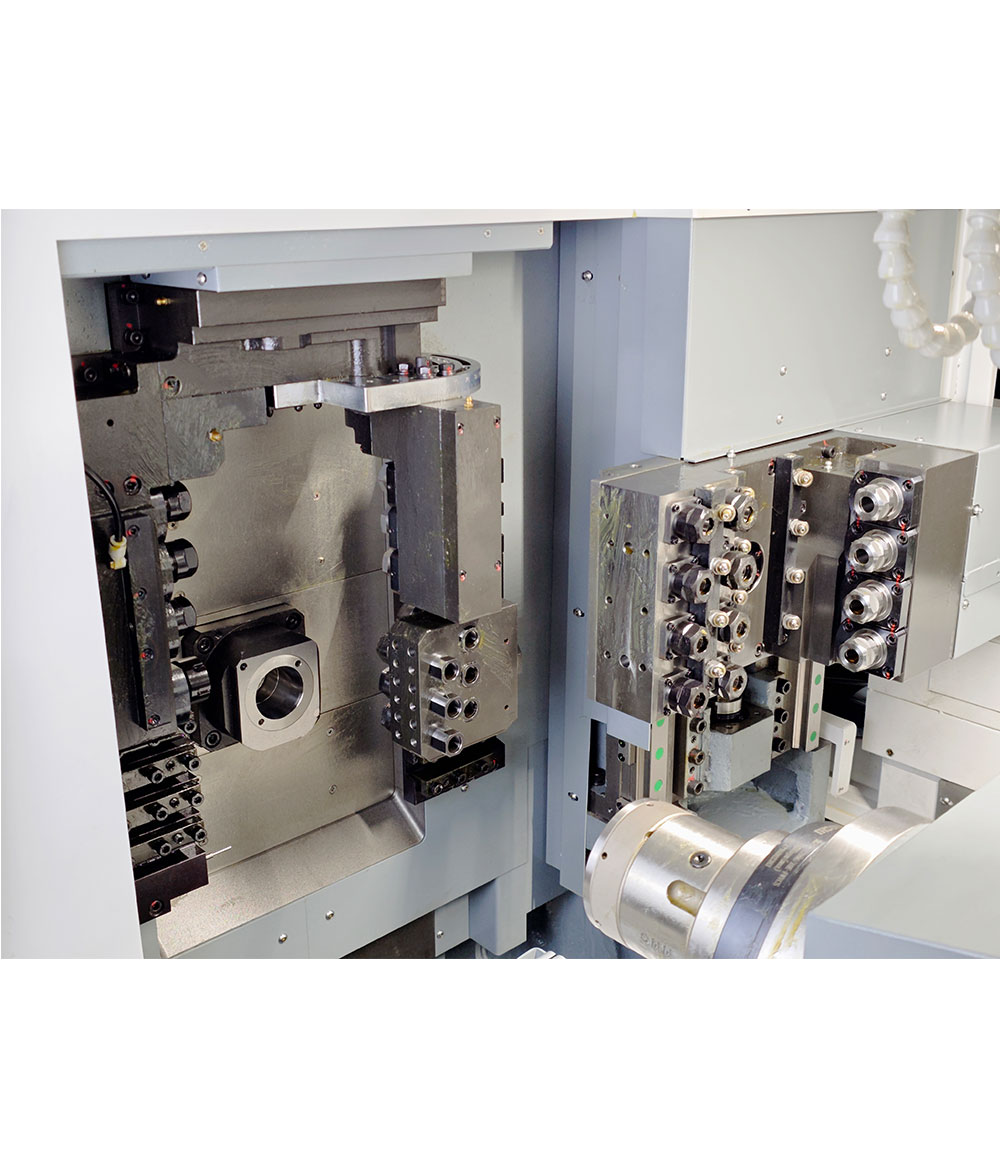

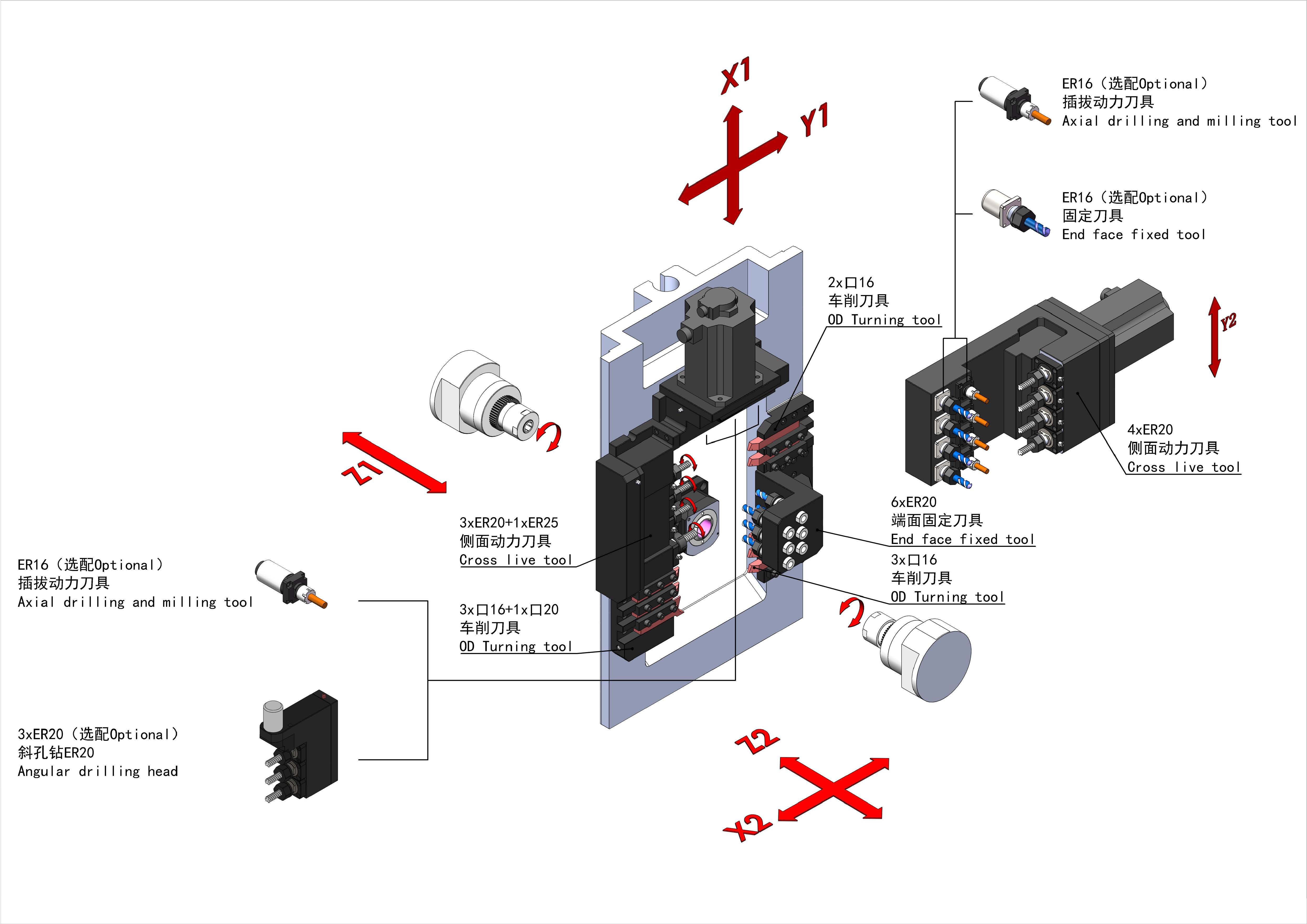

          4、主軸刀架采用回字形布局,減小機床體積,增強刀架結構剛性,換刀速度快。

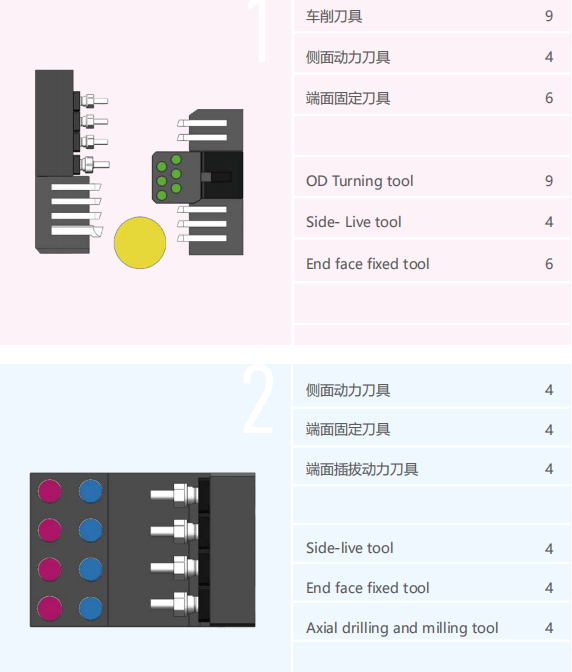

          5、6軸部分最多可配置15把刀具根據零件特征進行選擇。
          • 產品介紹
          • 詳細參數

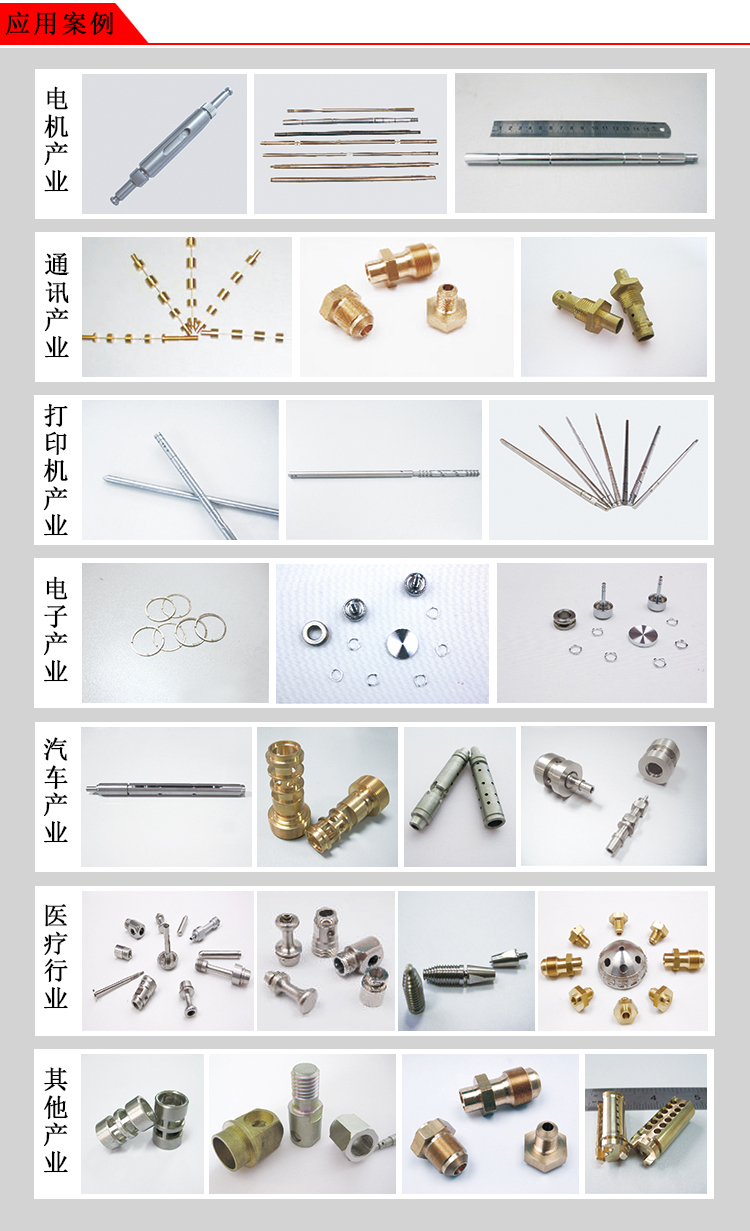

          • 加工案例
          • 售后服務

          型號 TC386-1
          6軸,雙主軸
          NC系統 SYNTEC 220TB
          機床額定功率 kw 25
          加工范圍
          最大加工直徑 mm φ38
          最大車削長度(一次加工)有導套
          mm 320
          最大車削長度(一次加工)無導套
          mm 85
          主/背軸
          主軸功率 kw 10
          背軸功率 kw 10
          主軸最大通孔直徑 mm φ42
          主/背軸轉速 rpm 6000
          背軸最大夾持直徑 mm φ38
          背軸最大通孔直徑 mm φ42
          最大刀具安裝數量 mm 30

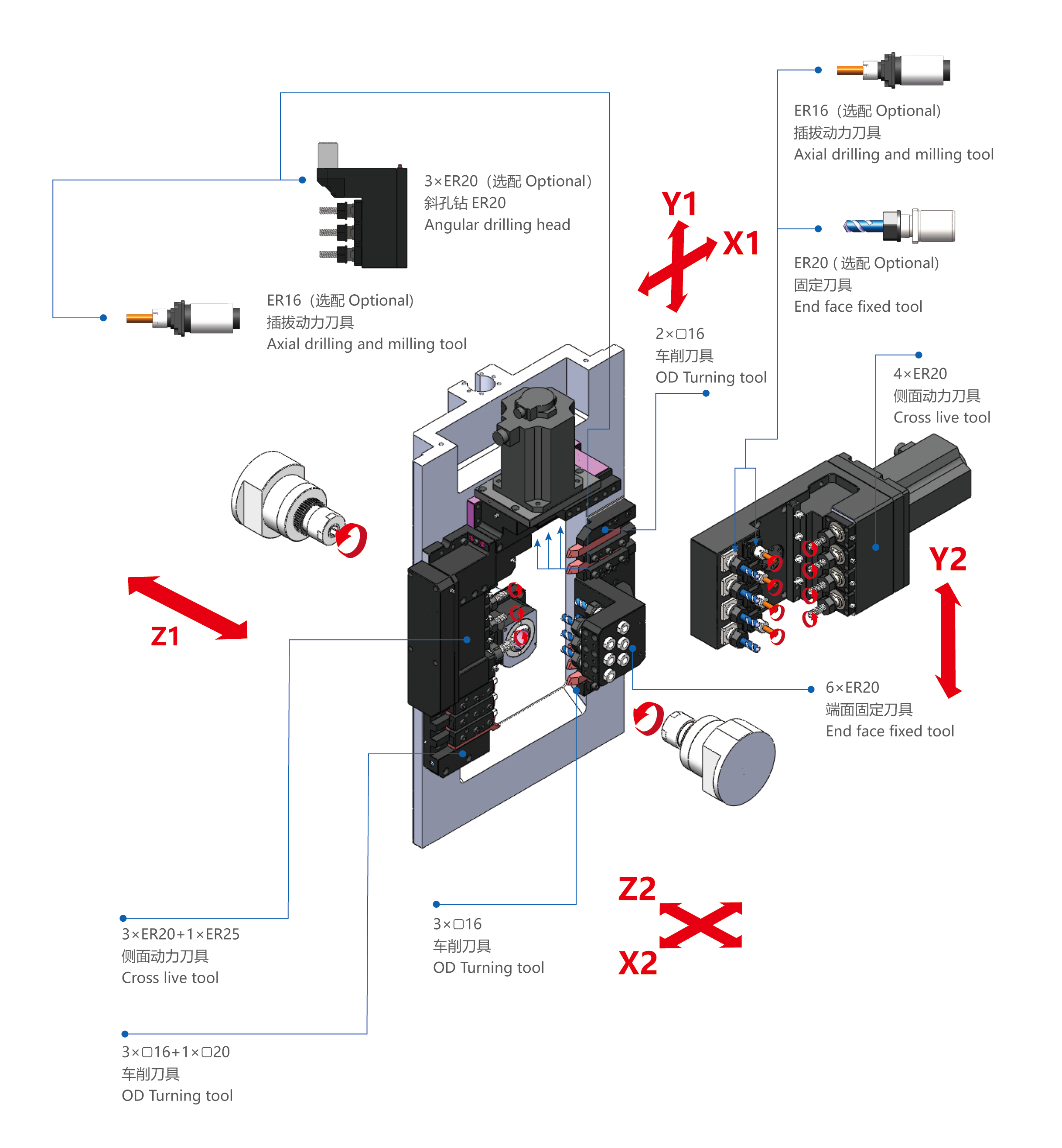

          主軸刀具
          ①車削刀具 數量?型號 6??16+3??20
          ②側面動力刀具
          數量?型號 3?ER20+1?ER25
          鉆孔直徑 mm φ16
          螺紋加工(攻絲/板牙) M8
          動力頭轉速 rpm 5000
          動力頭功率 kw 2.3
          ③端面固定刀具
          數量?型號 7?ER20
          鉆孔直徑 mm φ13
          螺紋加工(攻絲/板牙) M10
          ④斜孔鉆 ——
          ⑤插拔動力刀具 ——
          背軸刀具
          ①車削刀具 數量?型號 mm 2??16
          ②端面固定刀具
          數量?型號 mm 5?ER20
          鉆孔直徑 mm φ13
          螺紋加工(攻絲/板牙) M10
          ③側面動力刀具
          數量?型號 mm 3?ER25
          鉆孔直徑 mm φ16
          螺紋加工(攻絲/板牙) M8
          動力頭轉速 rpm 5000
          動力頭功率 kw 2.3
          ④斜孔鉆 mm ——
          ⑤插拔動力刀具 mm ——
          快速進給速度 m/min
          18(X1)
          24(X2/Y1/Y2/Z1/Z2)
          進給電機功率 kw 1.7
          電源容量 kva 25
          氣壓裝置  所需氣壓 mpa 0.6
          機臺重量 kg 4800
          機臺外形尺寸(長X寬X高) mm 3000*1450*2200
