          首頁 產品中心 數控走心機 雙主軸走心機TC206

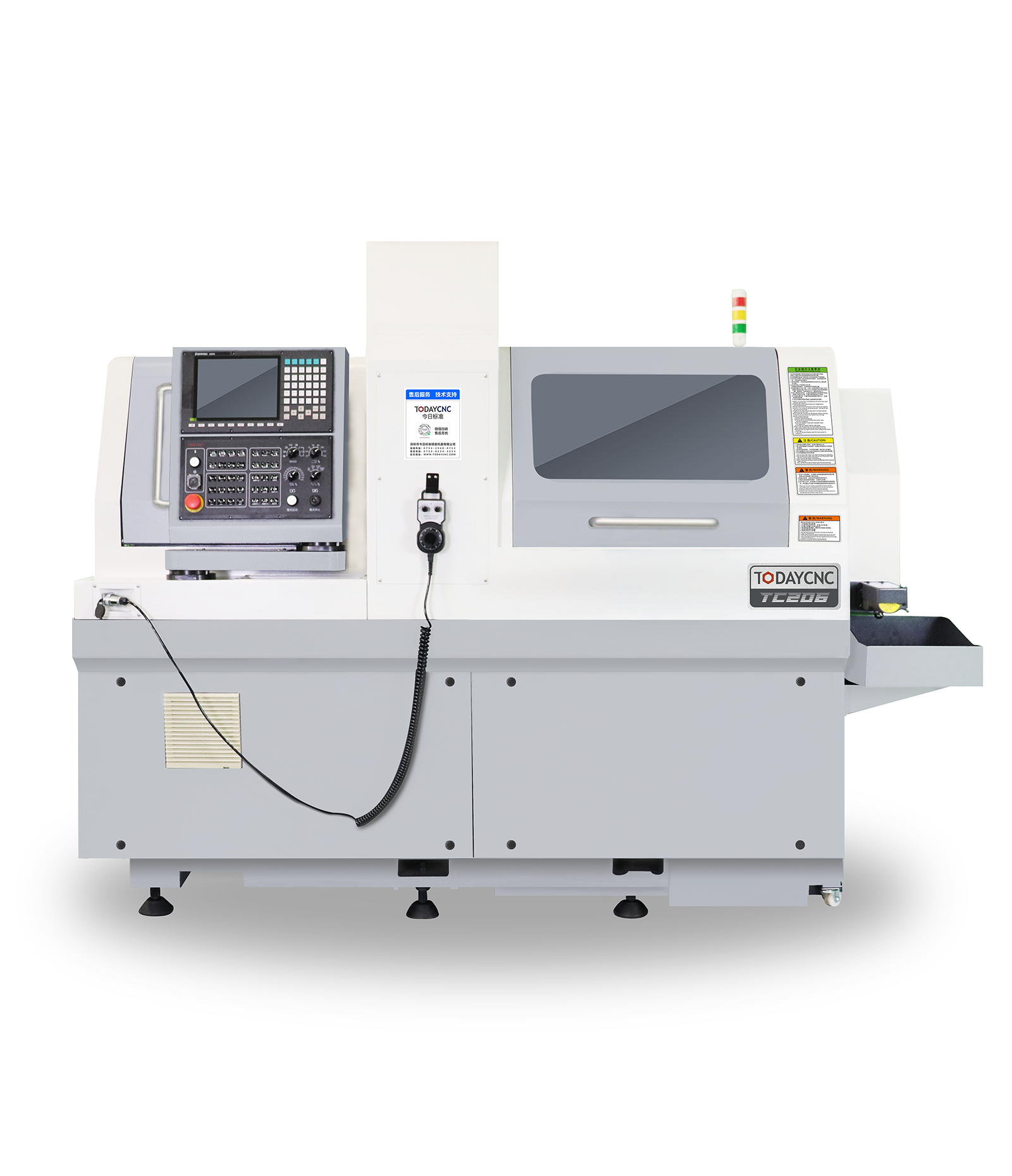

          雙主軸走心機TC206

          各軸配用進口高精密直線導軌、滾珠絲桿及精密軸承。采用同步導套結構,實現高速、高精度加工。

          產品優勢:
          1、有導套與無導套靈活切換,滿足不同加工工藝要求。
          2、關鍵部件含氣密封結構,防油防渣,提高使用壽命及穩定性。
          3、選用大扭矩電機,高剛性大強度各軸滑臺及刀具安裝座,滿足大切削量,加工效率高。
          4、高擴展性,刀具數量配置根據工藝搭配,性價比高。
          5、超長Z軸配置,一次裝夾最大加工長度245mm。
          • 產品介紹
          • 詳細參數

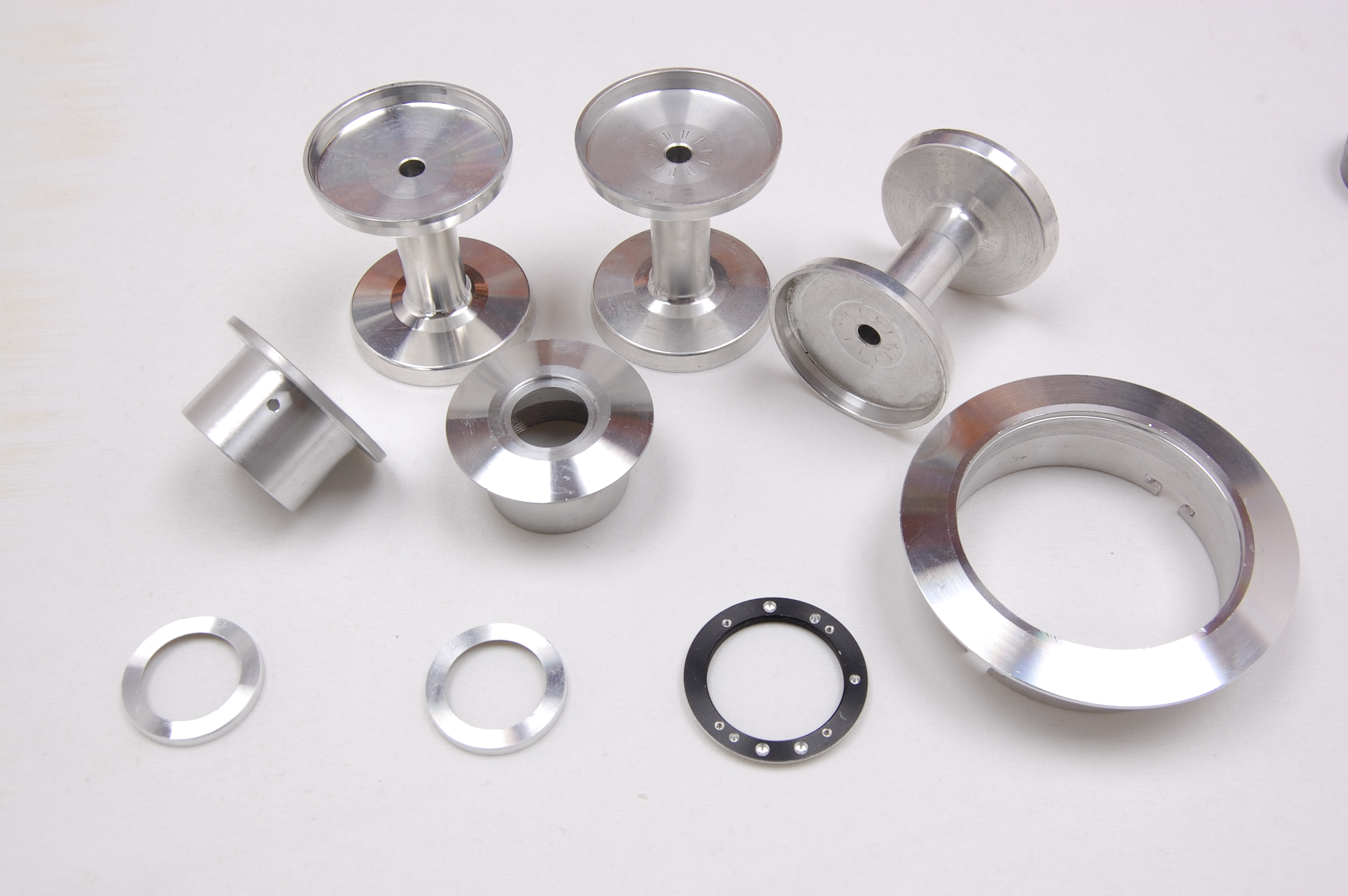

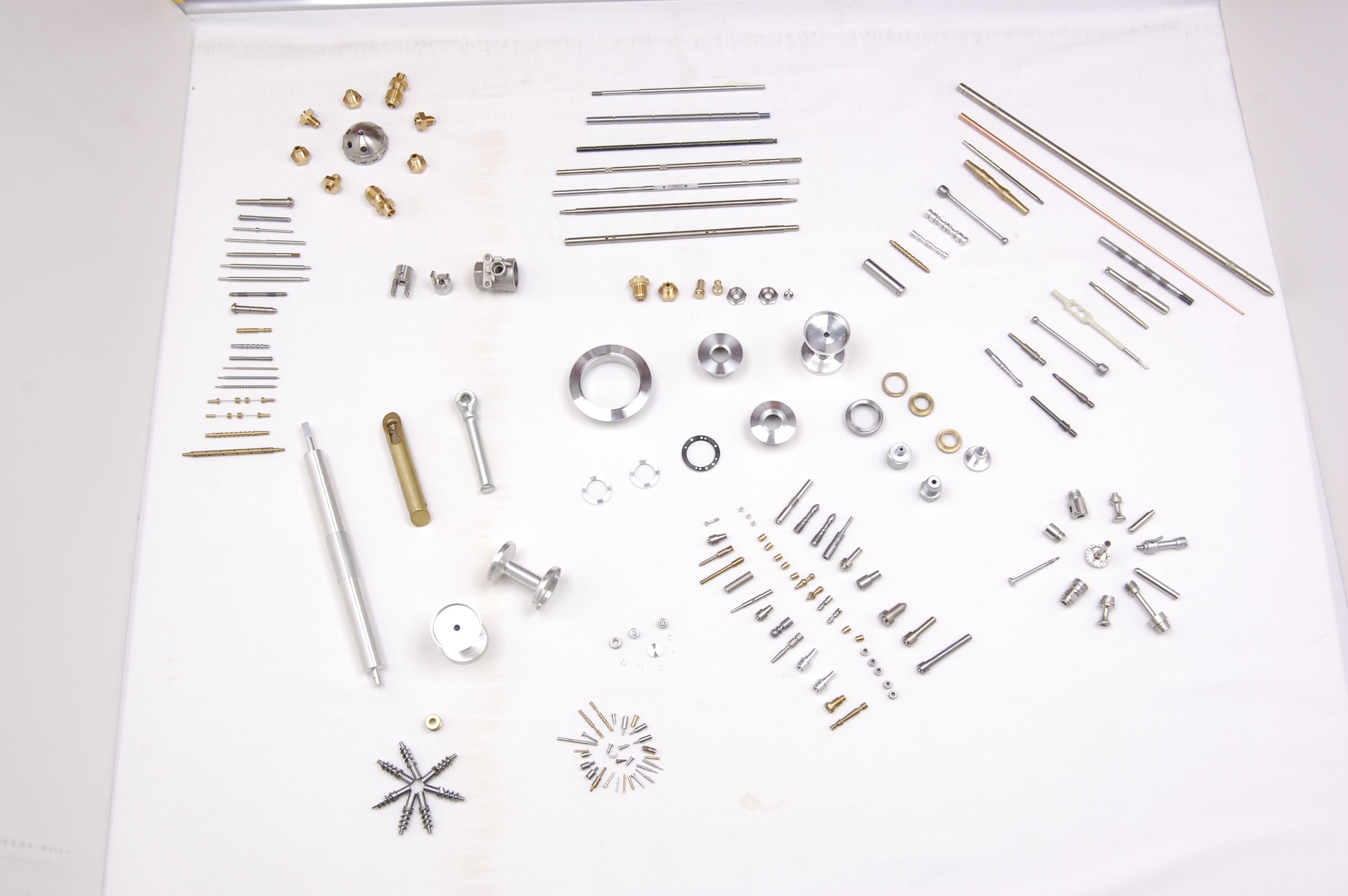

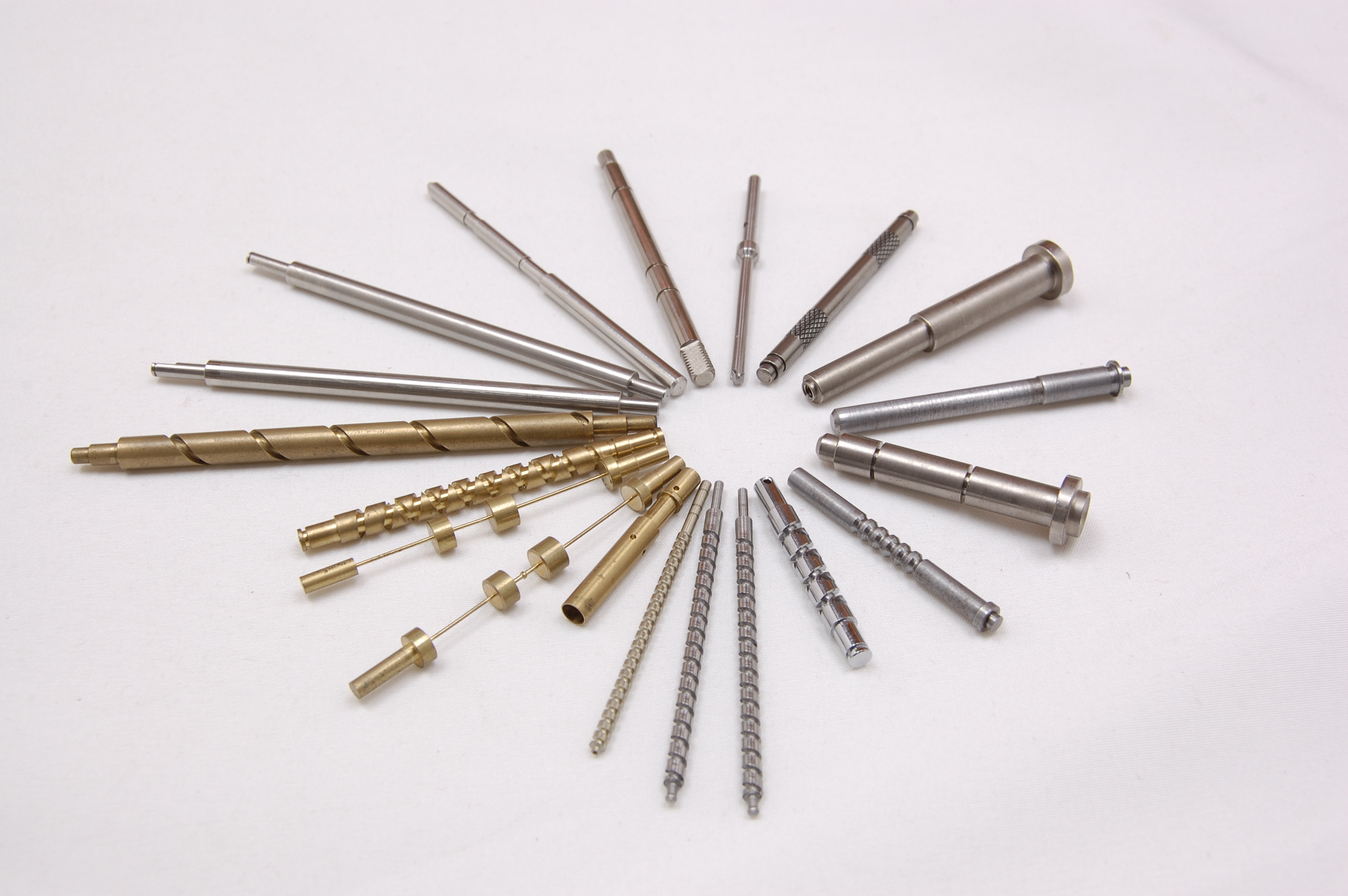

          • 加工案例
          • 售后服務

          技術參數表

          型號

          TC206-1

          TC206-2

          TC206-3

          TC206-4

          參數


          6軸,雙主軸

          6軸,雙主軸

          6軸,雙主軸

          6軸,雙主軸

          NC系統


          SYNTEC 220TB

          SYNTEC 220TB

          SYNTEC 220TB

          SYNTEC 220TB

          機床額定功率

          kw

          15

          15

          15

          15

          加工范圍


          最大加工直徑

          mm

          φ20

          φ20

          φ20

          φ20

          有導套

          mm

          230

          230

          230

          230

          無導套

          mm

          2D

          2D

          2D

          2D

          最大刀具安裝數量


          22

          23

          25

          26

          /背軸

          主軸功率

          kw

          2.2/3.7

          2.2/3.7

          2.2/3.7

          2.2/3.7

          背軸功率

          kw

          2.2/3.7

          2.2/3.7

          2.2/3.7

          2.2/3.7

          /背軸轉速

          rpm

          10000/10000

          10000/10000

          10000/10000

          10000/10000

          主軸最大通孔直徑

          mm

          φ27

          φ27

          φ27

          φ27

          背軸最大夾持直徑

          mm

          φ20

          φ20

          φ20

          φ20

          背軸最大通孔直徑

          mm

          φ27

          φ27

          φ27

          φ27

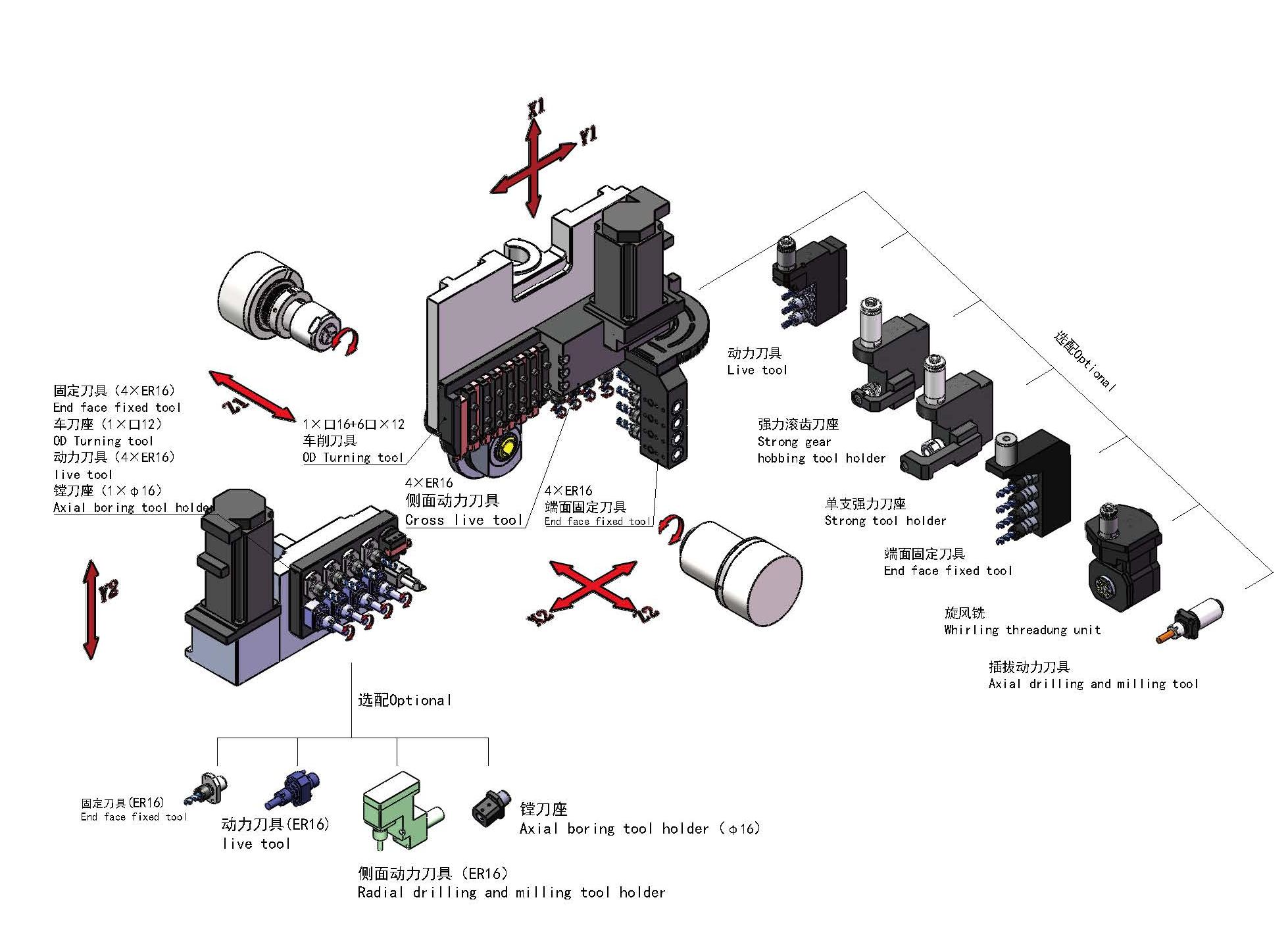

          主軸刀具

          ①車削刀具

          數量×型號


          ?12

          ?12

          ?12

          ?12

          ②側面動力刀具

          數量×型號


          4×ER16

          4×ER16

          4×ER16

          4×ER16

          鉆孔直徑

          mm

          φ10

          φ10

          φ10

          φ10

          螺紋加工(攻絲/板牙)


          M6

          M6

          M6

          M6

          動力頭轉速

          rpm

          5500

          5500

          5500

          5500

          動力頭功率

          kw

          1

          1

          1

          1

          ③端面固定刀具

          固定 數量×型號


          4×ER16

          4×ER16

          4×ER16

          4×ER16

          Fixed  鉆孔直徑

          mm

          φ10

          φ10

          φ10

          φ10

          螺紋加工(攻絲/板牙)


          M8

          M8

          M8

          M8

          ④端面動力刀具

          數量×型號


          ×

          ×

          3×ER16

          3×ER16

          鉆孔直徑

          mm

          ×

          ×

          φ10

          φ10

          螺紋加工(攻絲/板牙)


          ×

          ×

          M6

          M6

          動力頭轉速

          rpm

          ×

          ×

          5500

          5500

          動力頭功率

          kw

          ×

          ×

          -

          -

          背面刀具

          ①固定刀具

          數量×型號


          4×ER16

          4×ER16

          4×ER16

          4×ER16

          鉆孔直徑

          mm

          φ10

          φ10

          φ10

          φ10

          螺紋加工(攻絲/板牙)


          M8

          M8

          M8

          M8

          ②動力刀具

          端面動力 數量×型號


          4×ER16

          3×ER16

          4×ER16

          3×ER16

          側面動力刀具


          ×

          2×ER16

          ×

          2×ER16

          鉆孔直徑

          mm

          φ10

          φ10

          φ10

          φ10

          螺紋加工(攻絲/板牙)


          M6

          M6

          M6

          M6

          動力頭轉速

          rpm

          5500

          5500

          5500

          5500

          動力頭功率

          kw

          0.75

          0.75

          0.75

          0.75

          機床信息

          快速進給速度

          m/min

          24(X1/Y2/X2/Y1/Z1/Z2)

          24(X1/Y2/X2/Y1/Z1/Z2)

          24(X1/Y2/X2/Y1/Z1/Z2)

          24(X1/Y2/X2/Y1/Z1/Z2)

          進給電機功率

          kw

          1

          1

          1

          1

          電源

          vac

          15

          15

          15

          15

          氣壓裝置 所需氣壓

          mpa

          0.6

          0.6

          0.6

          0.6

          機臺重量

          T

          3.2

          3.2

          3.2.

          3.2

          機臺外形尺寸(長XX高)

          mm

          2450*1350*1850

          2450*1350*1850

          2450*1350*1850

          2450*1350*1850
